Bir su ısıtıcının düğmesine bastığınızda suyun ısınmasını, telefonunuzun şarj olurken yanmamasını ve bir LED lambanın patlamadan ışık vermesini sağlayan ortak bir kavram vardır: elektriksel direnç. Elektrikle ilgili hemen her konunun temelinde yer alan bu büyüklük, akımın bir malzemeden ne kadar kolay ya da zor geçtiğini anlatır. Okul sıralarında formülüyle tanıdığımız direnç, aslında evimizdeki ütüden fabrikadaki dev fırınlara kadar sayısız cihazın çalışma ilkesini belirler.
Elektriksel Direnç Nedir?
Elektriksel direnç, bir maddenin içinden geçen elektrik akımına karşı gösterdiği zorluktur. Birimi ohm’dur ve Yunan alfabesindeki omega harfiyle (Ω) gösterilir. Bu ad, konuyu on dokuzuncu yüzyılda inceleyen Alman fizikçi Georg Simon Ohm’dan gelir.
Kavramı anlamanın en kolay yolu su benzetmesidir. Bir borudan akan suyu düşünün: su basıncı gerilime, akan su miktarı akıma, borunun darlığı ise dirence karşılık gelir. Boru daraldıkça aynı basınçla daha az su geçer. Elektrikte de direnç arttıkça aynı gerilimle daha az akım akar.
Maddeler dirençlerine göre üç gruba ayrılır. Bakır, gümüş ve alüminyum gibi iletkenlerin direnci düşüktür. Cam, plastik, kauçuk ve seramik gibi yalıtkanların direnci çok yüksektir. Silisyum gibi yarı iletkenler ise ikisinin arasında yer alır ve dirençleri koşullara göre değiştirilebildiği için elektronik sanayisinin temelini oluşturur.
Gündelik dilde “direnç” kelimesi iki anlamda kullanılır: hem bu fiziksel büyüklüğü hem de devrelerde akımı sınırlamak için kullanılan, üzerinde renkli bantlar bulunan küçük devre elemanını ifade eder.
Elektriksel Direnç Ne İşe Yarar?
Direnç ilk bakışta bir engel gibi görünse de devrelerin kontrollü çalışmasını sağlayan şey odur. Başlıca görevleri şunlardır:
- Akımı sınırlamak: Hassas devre elemanlarından dayanabileceklerinden fazla akım geçmesini önler. Bir LED’in önüne seri bağlanan direnç bunun en bilinen örneğidir.
- Gerilimi bölmek: Seri bağlı dirençler, kaynak gerilimini istenen oranlarda paylaştırır. Böylece tek bir kaynaktan farklı gerilim seviyeleri elde edilir.
- Isı üretmek: Akım dirençli bir telden geçerken elektrik enerjisi ısıya dönüşür. Isıtıcı cihazların tamamı bu ilkeyle çalışır.
- Ölçüm yapmak: Bazı malzemelerin direnci sıcaklık, ışık ya da gerilme ile değişir. Bu değişim ölçülerek sensörler yapılır.
- Koruma sağlamak: Sigortalar, aşırı akımda ısınıp eriyen dirençli bir telin devreyi kesmesi esasına dayanır.
- Sinyal seviyelerini belirlemek: Dijital devrelerde bir girişin boşta kalmaması için kullanılan çekme dirençleri buna örnektir.
Elektriksel Direnç Nasıl Çalışır?
Elektrik akımı, iletken içindeki serbest elektronların belirli bir yönde hareket etmesidir. Elektronlar ilerlerken malzemenin atomlarıyla çarpışır ve enerjilerinin bir kısmını onlara aktarır. Bu çarpışmalar hem elektronların akışını yavaşlatır hem de malzemenin ısınmasına neden olur. Direnç dediğimiz şey, bu çarpışmaların toplam etkisidir.
Ohm kanunu
Gerilim, akım ve direnç arasındaki ilişki Ohm kanunu ile ifade edilir: gerilim, akım ile direncin çarpımına eşittir (V = I × R). Buradan direnç, gerilimin akıma bölünmesiyle bulunur. Örneğin uçlarına 12 volt uygulanan bir elemandan 2 amper akım geçiyorsa direnci 6 ohm’dur. Gerilim sabitken direnç iki katına çıkarsa akım yarıya iner.
Direnci belirleyen etkenler
- Malzemenin cinsi: Her maddenin kendine özgü bir özdirenci vardır. Bakırın özdirenci düşük olduğu için kablolarda, krom-nikel alaşımlarının özdirenci yüksek olduğu için ısıtıcı tellerde kullanılır.
- Uzunluk: İletken uzadıkça direnç artar. Uzun hatlarda gerilim düşümü yaşanmasının nedeni budur.
- Kesit alanı: Tel kalınlaştıkça direnç azalır. Yüksek akım çeken cihazlar için kalın kablo seçilmesi bu yüzdendir.
- Sıcaklık: Metallerin çoğunda sıcaklık arttıkça direnç de artar. Yarı iletkenlerde ise durum çoğunlukla tersinedir.
Bu ilişki kısaca şöyle özetlenir: direnç, özdirenç ile uzunluğun çarpımının kesit alanına bölümüne eşittir.
Isıya dönüşen enerji
Dirençten geçen akımın açığa çıkardığı güç, akımın karesi ile direncin çarpımı kadardır. Akım iki katına çıktığında ısınma dört katına çıkar. Bu yüzden ince bir uzatma kablosuna güçlü bir ısıtıcı takmak kablonun aşırı ısınmasına ve yangın tehlikesine yol açar.
Seri ve paralel bağlantı
Dirençler seri bağlandığında değerleri toplanır ve toplam direnç büyür. Paralel bağlandığında ise akım için yeni yollar açıldığından toplam direnç, en küçük dirençten de küçük olur.
Elektriksel Direnç Nerelerde Kullanılır?
- Ev aletleri: Ütü, fırın, ekmek kızartma makinesi, su ısıtıcı, saç kurutma makinesi ve elektrikli sobaların içindeki rezistans telleri ısı üretir.

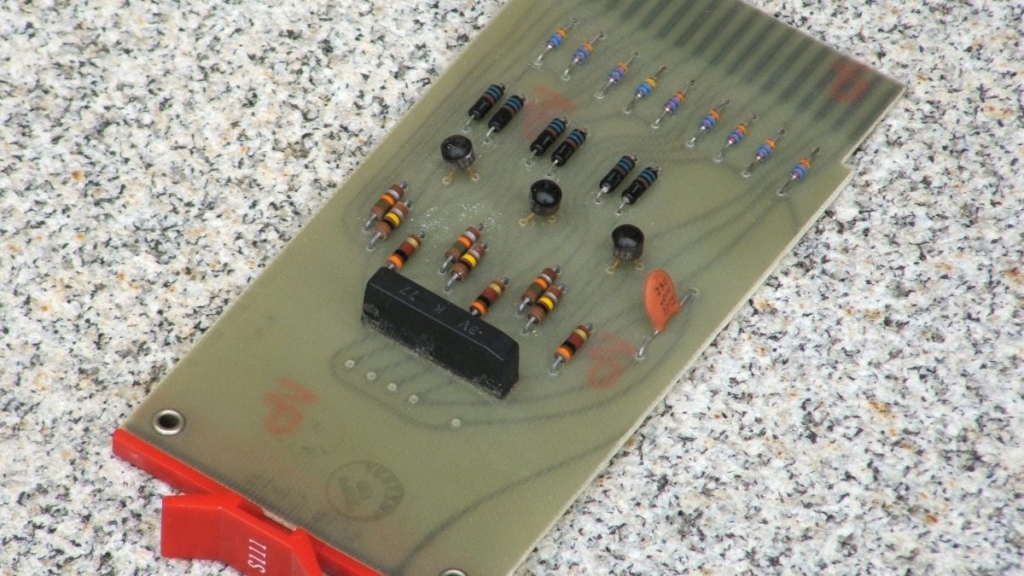

- Elektronik kartlar: Telefon, bilgisayar, televizyon ve hemen her elektronik cihazın kartında akım ve gerilim ayarı için çok sayıda direnç bulunur.
- Ayar düğmeleri: Ses düğmeleri ve ışık kısıcılarda kullanılan potansiyometreler, değeri elle değiştirilebilen dirençlerdir.
- Sensörler: Sıcaklıkla direnci değişen termistörler klimalarda ve araç motorlarında, ışığa duyarlı dirençler sokak lambalarında, gerilme ölçerler elektronik terazilerde kullanılır.
- Sanayi: Endüstriyel fırınlar, plastik işleme makineleri, motorlara yol verme ve frenleme dirençleri ile yük bankaları bu ilkeden yararlanır.
- Otomotiv: Arka cam buğu çözücüleri, koltuk ısıtıcıları ve kızdırma bujileri dirençli ısıtma örnekleridir.
- Elektrik tesisatı ve güvenlik: Sigortalar, topraklama direncinin ölçülmesi ve yalıtım direnci testleri tesisat güvenliğinin temel unsurlarıdır. İnsan vücudundan geçebilecek kaçak akımlara karşı korumayı ise kaçak akım rölesi sağlar; aşırı akımlara karşı korumada manyetik aşırı akım rölesi gibi elemanlar görev alır.
Elektrik tesisatı ve cihaz onarımı ciddi tehlikeler içerir. Ölçüm ve müdahale işlerini yetkili elektrikçilere bırakmak, enerji altındaki devrelere dokunmamak gerekir.
Sık Sorulan Sorular
Direnç ile rezistans aynı şey midir?
Evet. Rezistans, direncin Fransızca kökenli karşılığıdır. Günlük kullanımda ise rezistans kelimesi daha çok ısıtıcı cihazlardaki ısıtma elemanı için söylenir.
Direnç neyle ölçülür?
Ohmmetre ya da multimetrenin direnç kademesiyle ölçülür. Ölçüm yapılırken devrenin enerjisi mutlaka kesilmiş olmalıdır; aksi hâlde hem ölçüm yanlış çıkar hem de cihaz ve kullanıcı zarar görebilir.
Direnci sıfır olan malzeme var mıdır?
Süper iletken olarak adlandırılan bazı malzemeler, çok düşük sıcaklıklara soğutulduklarında elektriksel dirençlerini tamamen yitirir. Bu özellikten manyetik rezonans görüntüleme cihazları gibi özel uygulamalarda yararlanılır.
